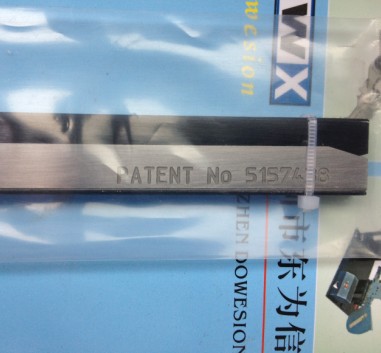

DEK夹边刮刀
FOIL /SHIM, 520 MM QF B/CLAMP,
DEK Photon
DEK新的Photon印刷机在显著节约成本方面展现了比预想还要好的一流成绩。Photon拥有如此非凡性能的原因，在于具备DEK尖端的技术和富创意的工程理念
Photon 结合了DEK同级产品中最佳的运动控制、位置感测和优化的印刷机机架，创制出一个真正的6-sigma平台，其精度在整个印刷循环中始终保持于x-y对准的 ±20μm以内。Photon同时采用DEK的RTC?快速输送技术，以领先同级产品的核心周期 (仅4秒) 提供极高的精密度。
DEK的优化印刷机机架技术能够提高稳定性和可靠性，为用户带来拥有成本方面的优势。Photon还与简便易用的DEKInstinctiv?用户界面相结合，进一步降低用户的拥有成本。
Instinctiv?能协助操作者迅速及准确地建立复杂的工艺，即使只有很少的机器或工艺经验也可，都能够得到可靠的一次印刷合格率，甚至满足最严苛的电路板要求。Instinctiv还可节省宝贵的NPI (新产品导入) 时间，并且还具备文本相关性的辅助说明，在线错误修复。另外，Instinctiv革新的实时显示消耗水平保证缩短停产时间以达到产能最大化。
Instinctiv?也是接入DEK Interactiv在线支持服务的入门网站，用户可通过Interactiv独立地访问DEK位于世界各地技术中心的知识服务器, 这些服务器存储了详细的工艺和设置信息、图解提示和协助。用户还可以透过虚拟专用网络与远程DEK技术人员协同工作，包括共同控制机器以完善设置、微调机器设定和解决机器问题等。
Photon采用的RTC?技术能加快基板入板和印制板出板的输送速度，使机器的核心周期缩短至4秒。RTC?因此解决了限制核心周期的关键问题，即把停滞时间 (dead time) 减至最少 -- 在停滞时间中印刷机并不会为电路板增加任何价值。
其它提高生产力的选件包括双行道输送配置，能将元件直接送入双轨拾放机而使两个产品同时运行。610mm x 508mm [X x Y] 或即将出现的508mm x 610mm [X x Y] 的大型电路板配置能力可与各大制造商的大规格电路板拾放格式直接兼容。
Next generation machine control infrastructure
Photon充分发挥了DEK的其它成熟技术，例如利用高速同步模式识别技术来缩短基准点瞄准和电路板对准时间；以及利用优质的绝对位置编码器实现精确和可重复的印刷，即使针对晶圆级芯片级封装 (CSP) 和01005元件的器件亦然。
Photon 还受惠于DEK崭新高效的总线型控制结构，享有更高的可靠性、工艺可重复性、功能性以及具成本效益的组装和维护服务。DEK的智能化可延展控制局域网络ISCAN?技术采用CAN 协议将所有机器子系统联系起来。传统的配线架由高效的总线结构所取代，并支持来自主要子系统的数据收集及自动校准和广泛的诊断功能。
为了提高机器的可用性和利用率，Photon用户可从DEK的全球支持架构中获益，这包括享用DEK的区域技术中心和高度灵活的实施、应用和工艺研发服务；轻松进行机器的性能升级；每天24小时的优质耗材使用；以及24小时全球联网的DEK咨询服务和以互联网为基础的线上援助。
性能和标准功能:
先进的运动控制建立了Photon的高速度和处理能力
基板装载安排的选择：
?速度要求高选择 RTC?，4秒的印刷周期
? 双导轨传送可以直接将板传送到下线的贴片机
? 标准板处理 （610mm x 508mm） [X x Y]
? 大板处理 （610mm x 610mm）[X x Y]
真正的6 sigma 2Cpk @+20-工艺处理平台，包括印刷变量
采用优化的印刷机机架，能提供更高的精度和重复性
DEKInstinctiv?结构的设置和NPI增强了生产能力
DEK Interactiv?, 运用Internet联络的优势使正常运行时间最大化
RTC?使无增值时间最小化
ISCAN?简化了机器控制结构
分离的容积槽允许在工作中进行补充
刮刀滴盘和印刷支架结合在一起
|
